之前給大家介紹過304和316區(qū)別,，我們已經(jīng)知道數(shù)字代表不同不銹鋼中化學成分的區(qū)別，但是304和304L,，316和316L不銹鋼中,，其鎳（Ni）和鉬（Mo）的含量并沒有明顯區(qū)別，那么它們的區(qū)別到底在哪,？

今天我們就從來探索304,、304L，316和316L這兩個系列不銹鋼的秘密,。

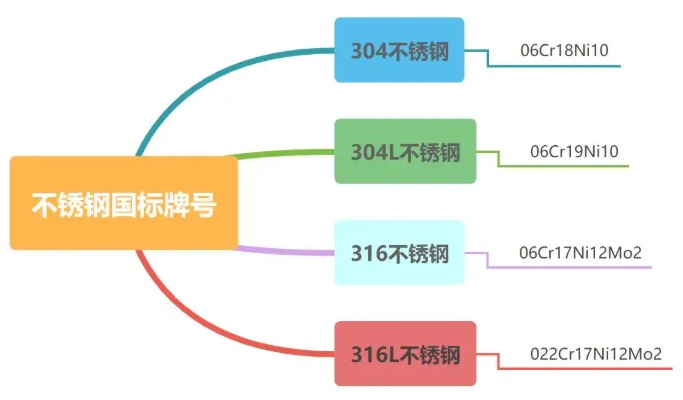

字母L的意義：304和304L,，316和316

304和304L，316和316L,，兩兩之間從美國標示中就能看出了,，有一個“L”的不同。

眾所周知,，這四種不銹鋼材質(zhì)的優(yōu)點是耐腐蝕,、耐銹、加工性能好,，還有一個特點就是可焊接,。

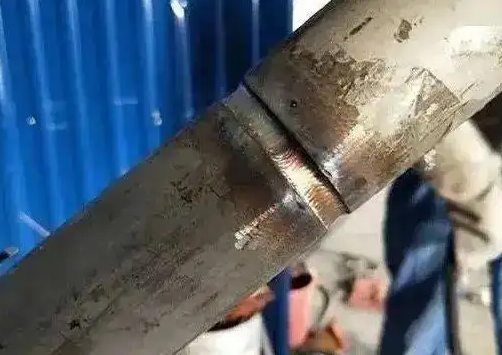

關鍵就是這個可焊接性能，對含碳量有要求,，如果含碳量高,，焊接時會出現(xiàn)晶間腐蝕，短時間可能看出來,，但是過段時間后哪怕受到輕微的外力作用,，焊縫都會開裂,。

小知識：什么是“晶間腐蝕”？

如果材料加熱到450℃到900℃高溫,，材料的結(jié)構就會發(fā)生變化,，沿晶體邊緣會形成碳化鉻，這樣在晶體邊沿就無法形成氧化鉻保護層,，從而導致不銹鋼抗腐蝕性能降低,，這種腐蝕稱為“晶間腐蝕”。焊接時的高溫就容易為晶間腐蝕創(chuàng)造條件,。

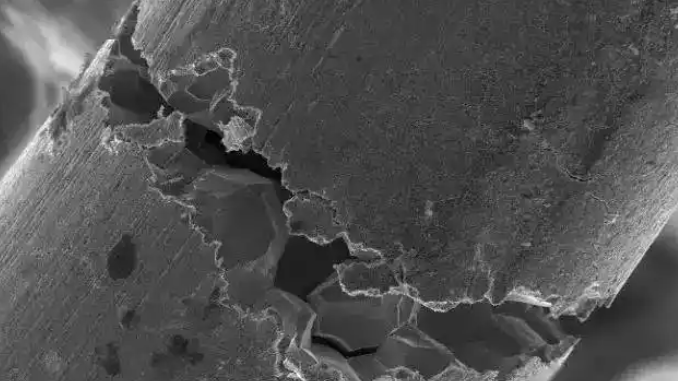

產(chǎn)生晶間腐蝕的不銹鋼,，當受到應力作用時，即會沿晶界斷裂,、強度幾乎完全消失,，這是不銹鋼的一種最危險的破壞形式。

而這個“L”就是英文Low的意思,，在這里指的是“低碳”，也就是說304L和316L都是去碳后的,。而去碳后,，碳含量的上限將會從0.08%減少到0.03%，這樣不銹鋼的表層就不容易產(chǎn)生碳化鉻,，抗晶間腐蝕性能會提升,，焊接性會更好。

“L”對不銹鋼性能的意義,，我們已經(jīng)知道了,。相信大家對304、304L,、316,、316L這四種緊固件常用不銹鋼的區(qū)別和性能應該有所了解了。
